产品展示

型号

网型

结构配置

重要防护职能

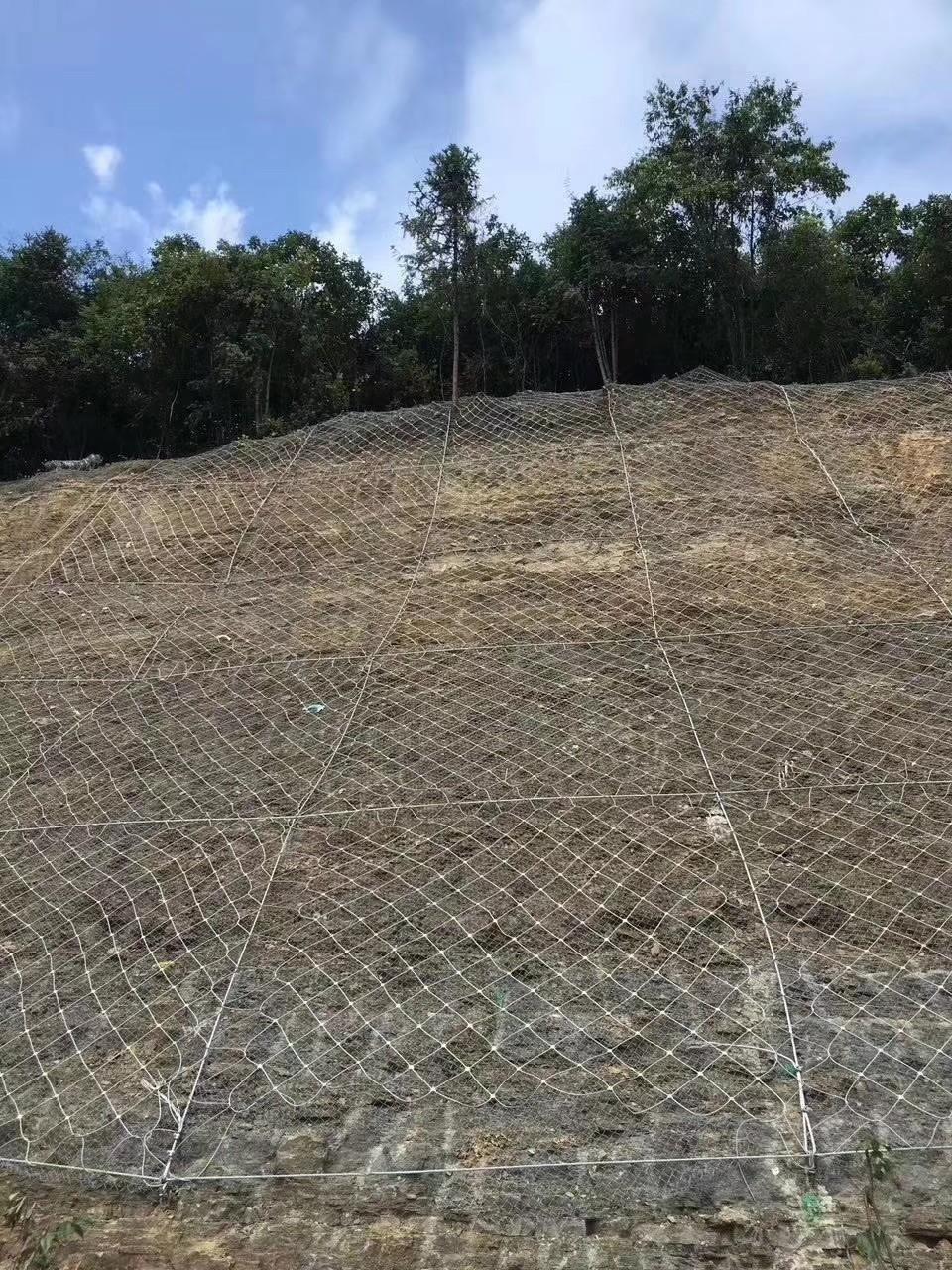

GPS2

DO/08/300+SO/2.2/50

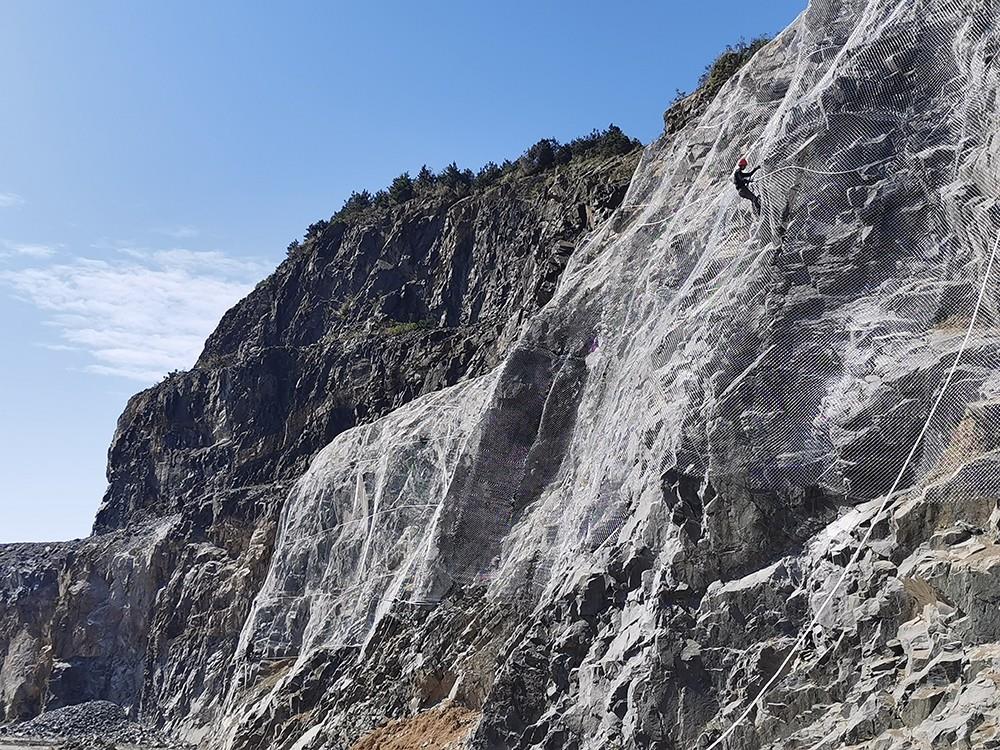

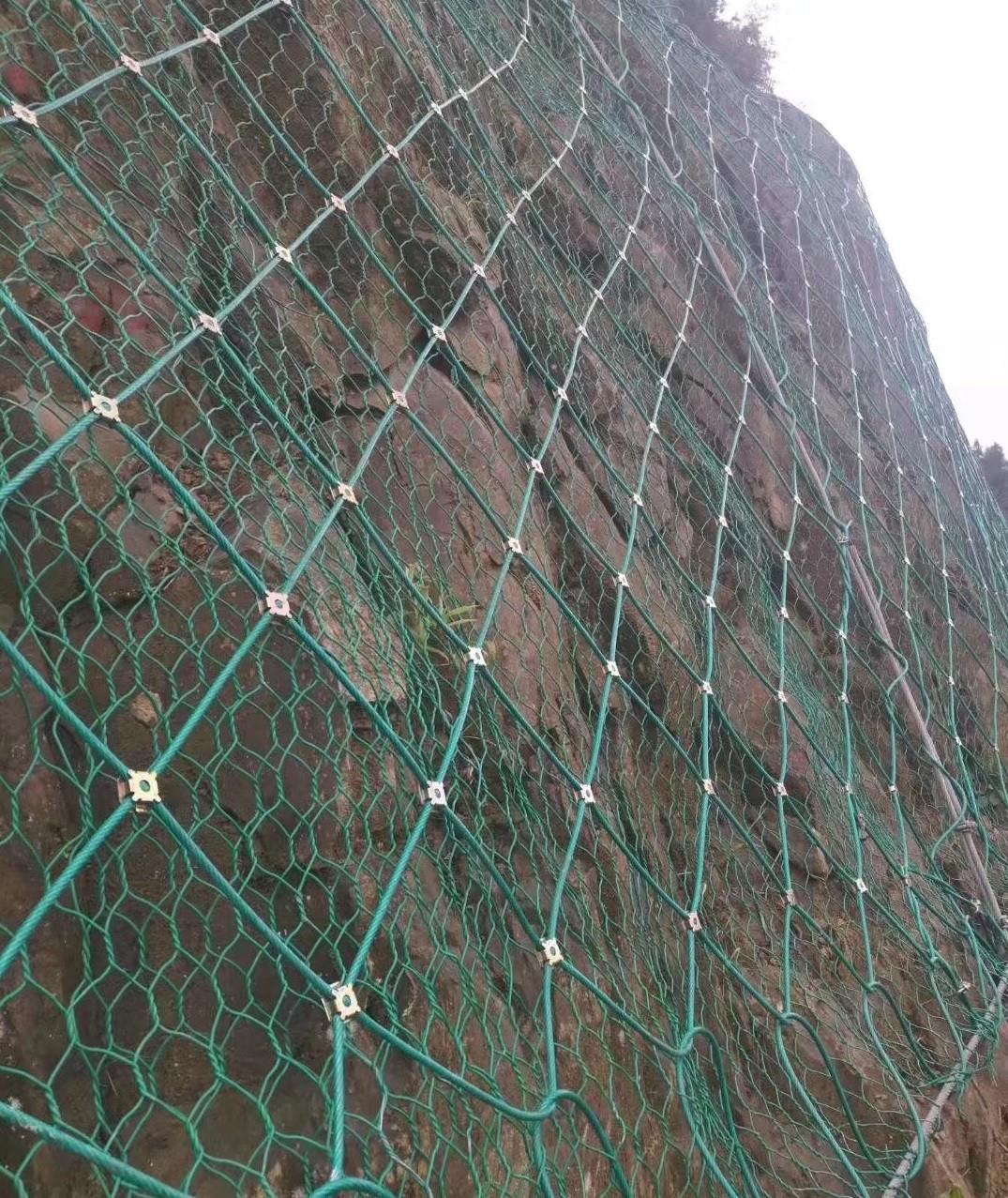

系统钢丝绳锚杆+横纵支持绳+缝合绳

坡面加固，限度落石活动领域，部门抑造崩塌的产生

GTC-65A

TC/3/65

天堑绳+天堑绳锚杆+系统锚杆+锚垫板

围护作用，抑造崩塌微风化剥落，限度部门或少量落石活动领域

GSSA2

S250+SO/2.2/50

天堑绳+天堑绳锚杆+系统锚杆+锚垫板

同GTC-65A，能满足可达100年的防腐寿命要求

GQS2

Q280+SO/2.2/50

系统钢丝绳锚杆+横纵支持绳+缝合绳

同GPS2，能满足可达100年的防腐寿命要求

GAR1

DO/08/300

边缘（上沿）钢丝绳锚杆+支持绳+缝合绳

同GPS2，危岩破碎水平较轻微时选用

GER1

SO/2.2/50

同GAR1，用铁丝缝合

同GAR1

型号

网型

结构配置

重要防护职能

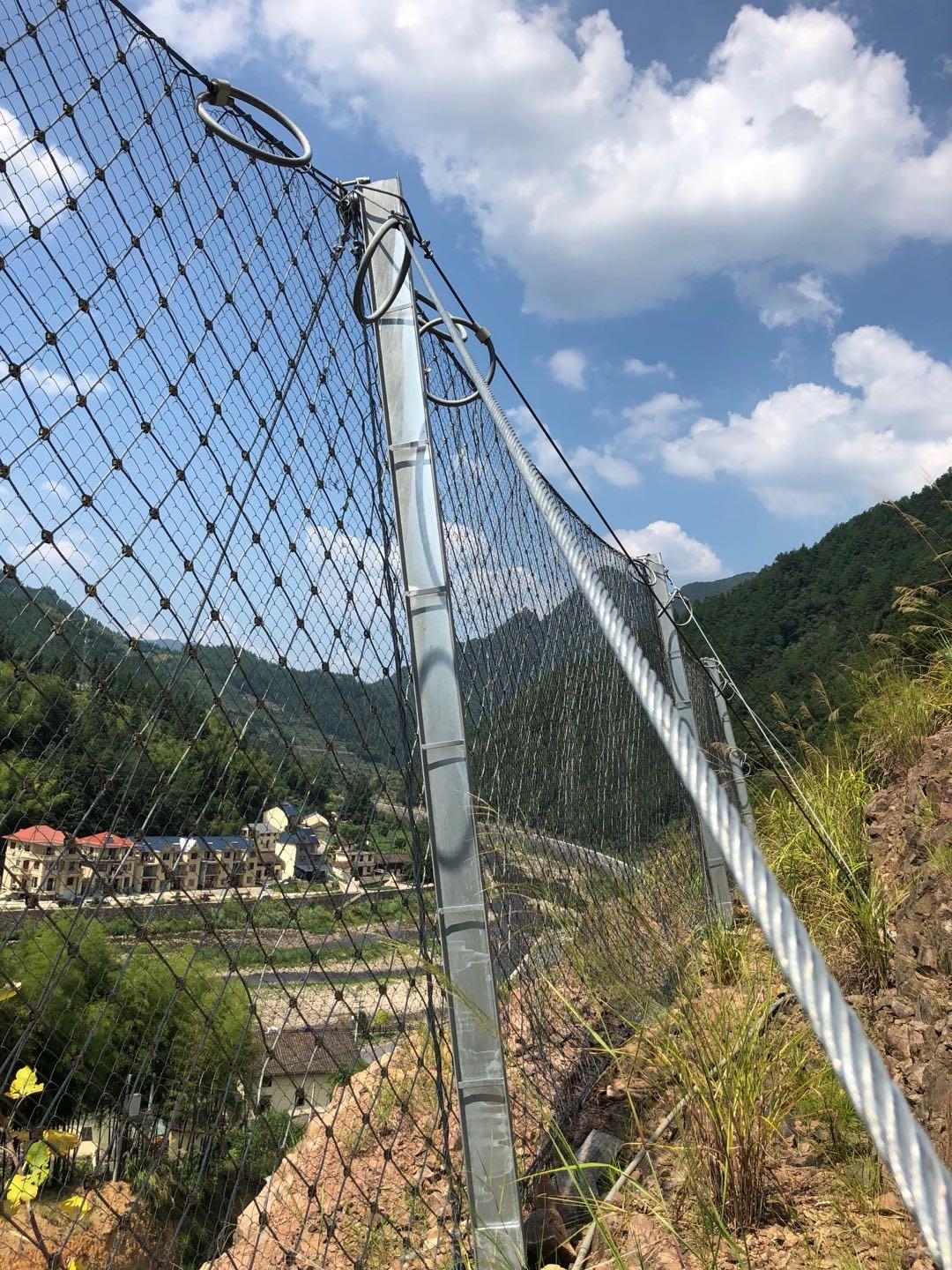

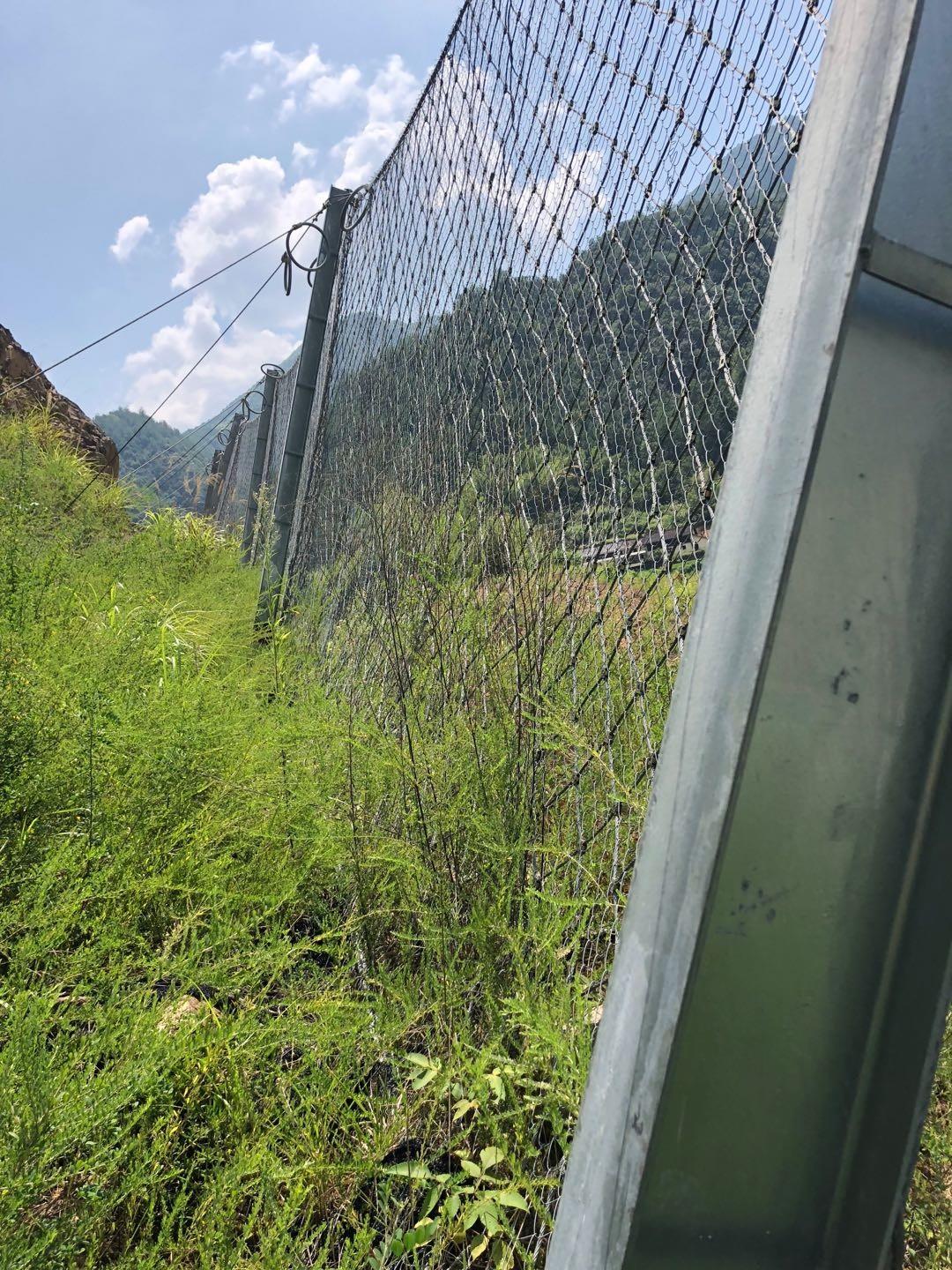

RX-025

DO/08/250

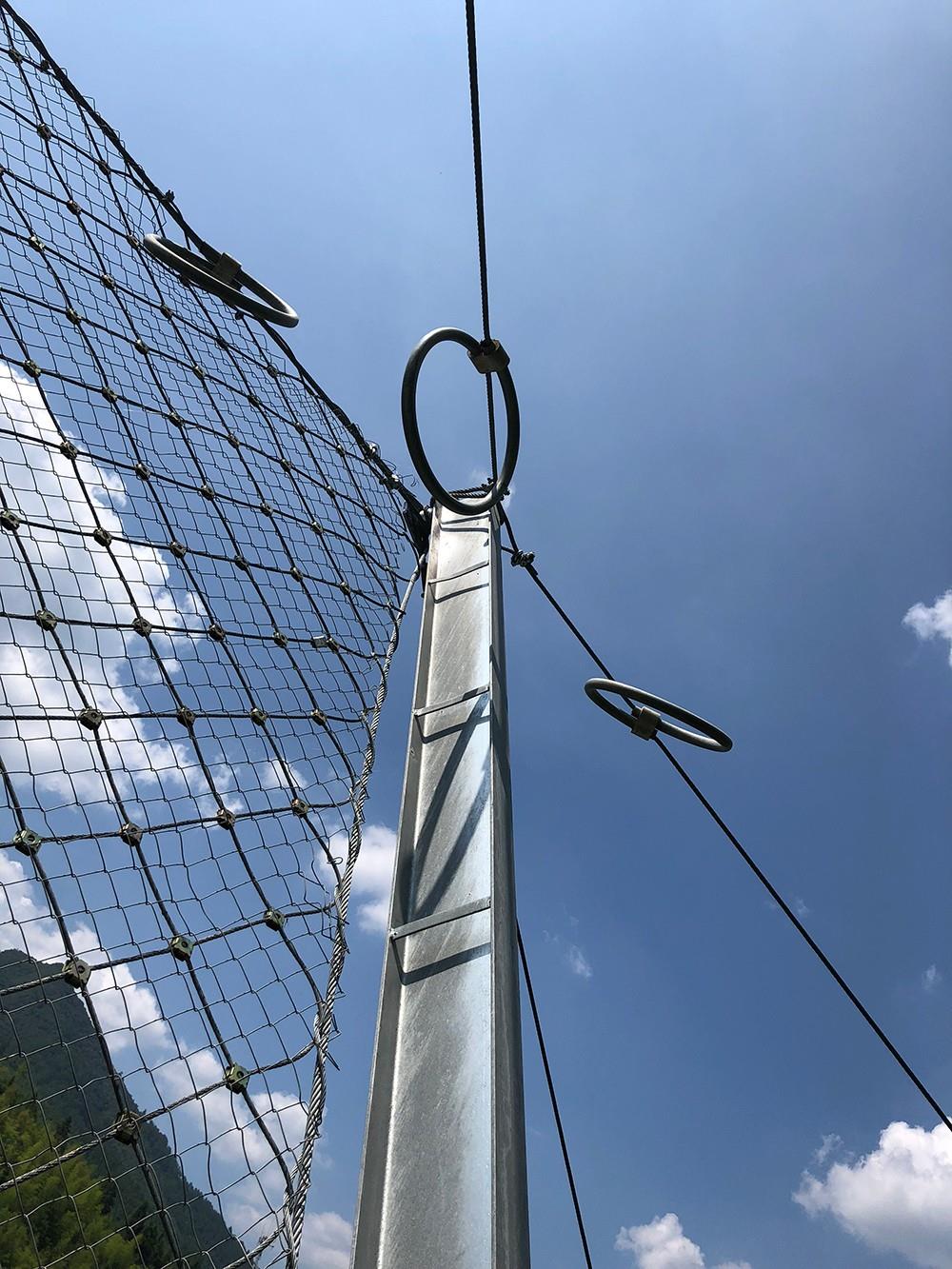

立柱+支持绳（Φ12双绳）+拉锚系统（Φ16单绳）+减压环（每根1个）+缝合绳（Φ8）+侧拉锚绳（Φ12单绳）+下拉及中央加固（Φ12单绳）

拦截撞击能量为250KJ以内的落石

RX-050

DO/08/200

立柱+支持绳（Φ16双绳）+拉锚系统（Φ14单绳）+减压环（每跨每根1个）+缝合绳（Φ8）+侧拉锚绳（Φ16双绳）+下拉及中央加固锚绳（Φ16单绳）

拦截撞击能量为500KJ以内的落石

RX-075

DO/08/150

立柱+支持绳（Φ18双绳）+拉锚系统（Φ16单绳）+减压环（每跨10个）+缝合绳（Φ8）+侧拉锚绳（Φ18单绳）+下拉及中央加固锚绳（Φ18单绳）

拦截撞击能量为750KJ以内的落石

RXI-025

R5/3/300

立柱+支持绳（Φ18单绳）+拉锚系统（Φ16单绳）+减压环（每跨3个）+缝合绳（Φ8）+侧拉锚绳（Φ16双绳）+下拉及中央加固（Φ16单绳）

拦截撞击能量为250KJ以内的落石

RXI-050

R7/3/300

立柱+支持绳（Φ22单绳）+拉锚系统（Φ18单绳）+减压环（每跨6个）+缝合绳（Φ8）+侧拉锚绳（Φ18双绳）+下拉及中央加固（Φ16单绳）

拦截撞击能量为500KJ以内的落石

RXI-075

R7/3/300

立柱+支持绳（Φ16双绳）+拉锚系统（Φ14单绳）+减压环（每跨6个）+缝合绳（Φ8）+侧拉锚绳（Φ14双绳）+下拉及中央加固（Φ14单绳）

拦截撞击能量为750KJ以内的落石

RXI-100

R9/3/300

立柱+支持绳（Φ18双绳）+拉锚系统（Φ16单绳）+减压环（每跨6个）+缝合绳（Φ12）+侧拉锚绳（Φ16双绳）+下拉及中央加固（Φ16单绳）

拦截撞击能量为1000KJ以内的落石

RXI-150

R12/3/300

立柱+支持绳（Φ22双绳）+拉锚系统（Φ18单绳）+减压环（每跨10个）+缝合绳（Φ12）+侧拉锚绳（Φ18双绳）+下拉及中央加固（Φ18单绳）

拦截撞击能量为1500KJ以内的落石

RXI-200

R19/3/300

立柱+支持绳（Φ22双绳）+拉锚系统（Φ18单绳）+减压环（每跨10个）+缝合绳（Φ14）+侧拉锚绳（Φ18双绳）+下拉及中央加固（Φ18单绳）

拦截撞击能量为2000KJ以内的落石

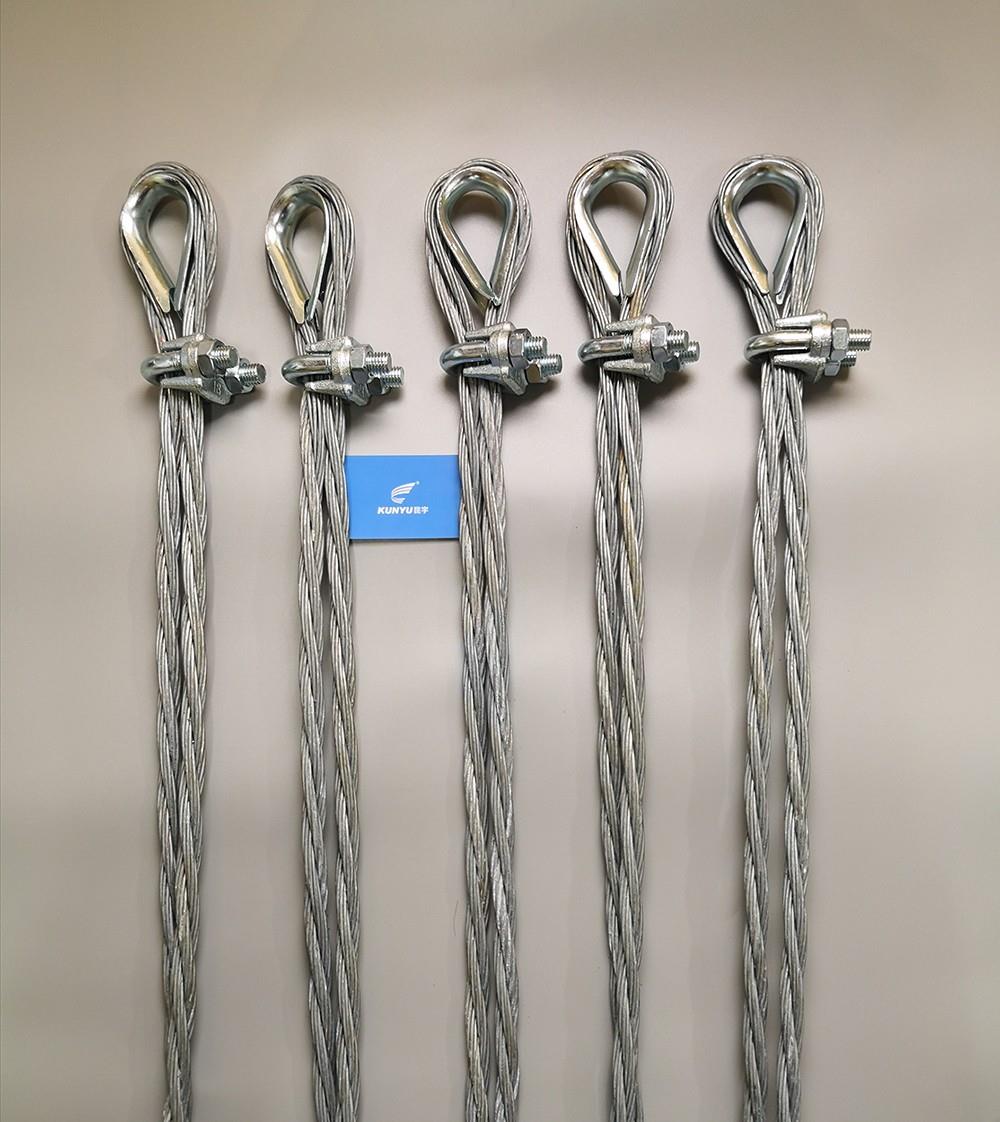

注1: 除上述组成表，均含钢柱（系统高度为3/4/5/6/7m时，别离为16/18/20/20b/22b号工字钢加工而成）和拉锚锚杆（侧拉锚杆通常为2φ16×2.5或2φ16×3钢丝绳锚杆，其余为2φ16×2钢丝绳锚杆）；

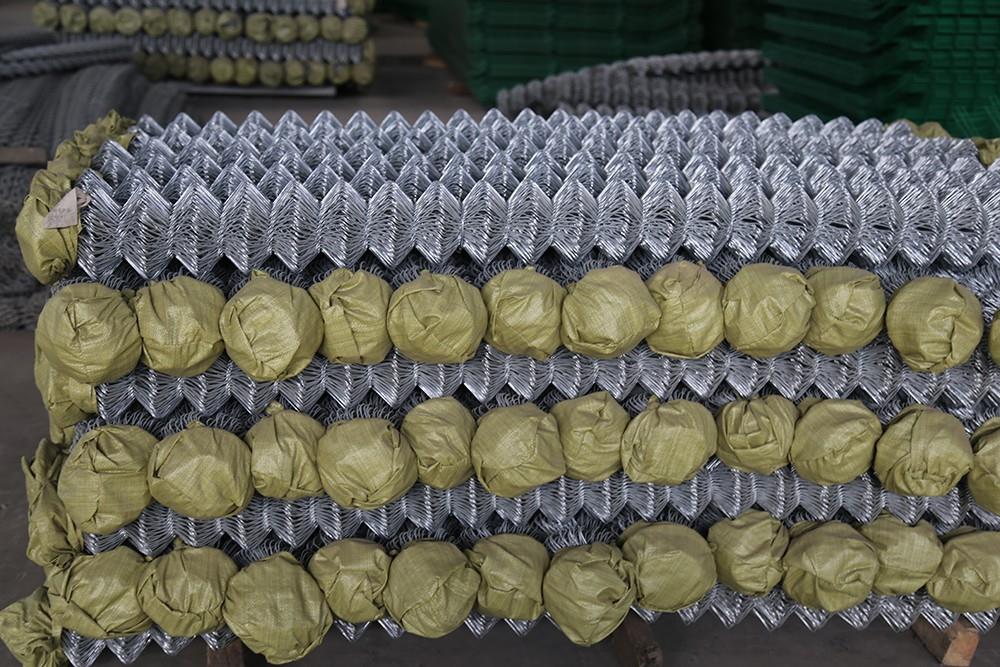

注2: 是否带钢丝格栅凭据需拦截落石尺寸设计确定；

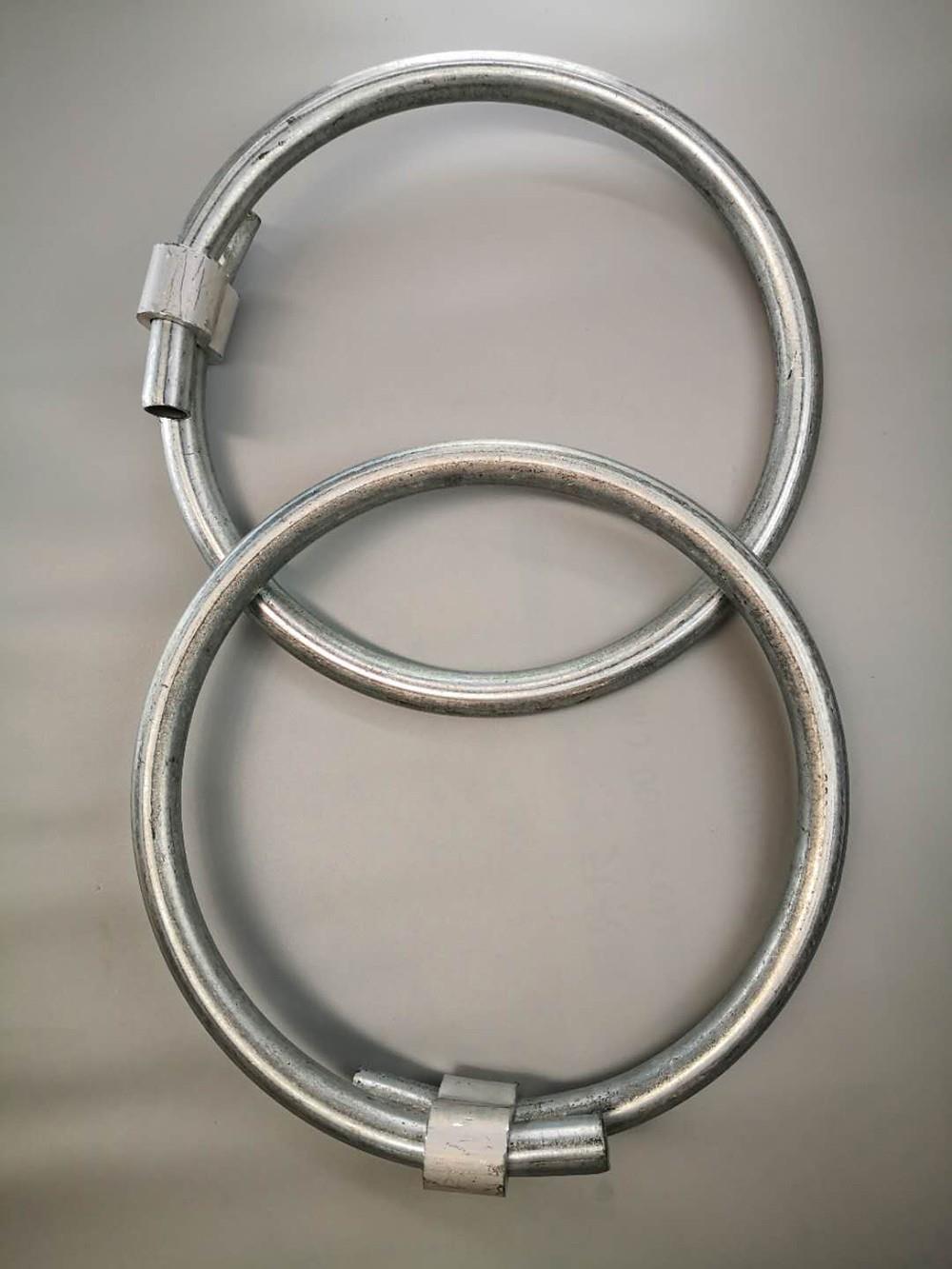

注3: 要求带减压环的，φ12~φ14钢丝绳带GS-8000减压环，φ16~φ18钢丝绳带GS-8001减压环，φ20~φ22钢丝绳带GS-8002减压环，其能量吸收能力别离不应幼于30/50/130kJ，启动荷载应介于与其相连的钢丝绳最幼破断拉力的20%~50%，若扭转减压环机能参数，则应扭转其配置数量。
